【摘要】介紹光束電腦燈的發展應用，并以歐洲歌唱大賽等演出舉例分析。

【關鍵詞】光束燈；圖案燈；染色燈；Sharpy；光源；電腦燈；燈位

1 光束電腦燈的發展

目前搖頭電腦燈從功能上劃分，可分為圖案燈（Spot）、染色燈（Wash）和光束燈（Beam）3大類型，這是普遍的共識。3類燈具各有所長，相互結合，共同構成舞臺上的光影藝術。

光束燈出現前，搖頭電腦燈包括圖案燈和染色燈兩個種類。可以在圖案片上聚焦并投射圖案的叫做圖案燈，這是最常見的電腦燈，其功能強大，可通過不同顏色和圖案搭配，營造出柔美清晰的絢麗場景，多用于有情節的舞臺演出。沒有圖案聚焦功能，但可以變色的搖頭燈叫做染色燈。

相比圖案燈和染色燈，光束燈出現得比較晚。但其實在掃描燈年代（上世紀90年代）就設計上述功能了，如普通沒有鏡片的變色燈（相當于Wash），以及加了聚焦透鏡和掃描鏡片的掃描燈（相當于Spot），甚至還有燈具把掃描鏡片換成折射棱鏡，目的就是為了得到比較強的光束。

由于掃描燈的局限性，搖頭燈很快占領了市場，行業普遍認為VARI*LITE是最早發明搖頭電腦燈的廠家。Spot+Wash的格局持續了比較長的時間，2008年，部分廠家開始使用1500 W的歐司朗Lok-it系統光源和飛利浦Fast-fit快速安裝燈泡，燈口的鏡片既不同于染色燈的菲涅耳透鏡也不同于圖案燈的凸透鏡，而是用亞克力制作的細微螺紋的薄型透鏡，借助這種透鏡和新光源的高亮度能夠產生相對均勻的光柱，于是光束燈橫空出世，光束燈走上演藝燈具的歷史舞臺。

光束燈有很多種，通常距離遠使用大功率的燈具，距離近使用小功率的產品，比如大型戶外演出或者體育館內用1500 W光束燈，劇場、演播室使用300 W或者200 W的燈具。

在光束電腦燈出現前，演出中的光束都是通過圖案型電腦燈的圖案片在空中，特別是在煙霧介質中形成光束效果的，適用于在較小范圍內，比如10 m之內。如果在比較龐大的舞臺上使用，光束的長度和強度都會大打折扣，特別是在LED大屏幕等手段大量運用后，這種方式已經無法達到令人滿意的效果了。而1500 W的光束型電腦燈適應了演出環境的變化，雖然它的光束強度和傳統的氙氣探照燈相比仍有很大距離，但已經大大超越了傳統圖案型電腦燈的光束感。很多探照燈由于防水和結構上的因素不能倒掛安裝，限制了光束運動的范圍，而光束型電腦燈則突破了這一局限。

1500 W的光束型電腦燈之后，相關企業推出了折中版本的1200 W雙端和1 500 W雙端光源的光束燈，除了成本、體積上有優勢外，并沒有實質性的進步。但體積的縮小可以令設計師在觀眾視線直接看到的位置（如舞臺前口等）嘗試運用光束效果。

設計師的需求讓光束燈小型化變得相當迫切，而從技術角度來說，除非有足夠小巧緊湊的新型光源問世能夠?qū)崿F(xiàn)體積小型化，否則，要把同一燈泡的光折射成相當于平行光的狀態需要將燈體做得更長（比普通的圖案型電腦燈還長），。

2010年，飛利浦開發了一款被稱為5R的白金系列光源，燈泡的電弧長度只有1 mm，相當于之前產品的1/7。以往燈泡都需考慮如何穿過反光碗，會因?yàn)樵诜垂馔肷祥_洞而多少都損失一部分光。白金系列光源自帶反光杯，具備極高的反射效率。廣州市浩洋電子有限公司最早采用5R光源，開發了JT160產品。之后，百奇的Sharpy系列產品也采用了該光源，但后者采用了和圖案燈一樣的光學透鏡，而前者依然是Beam類型光束燈的亞克力螺紋透鏡。比較而言，采用光學透鏡成本較高，但光束更為“犀利”。

光源縮小后燈體可以大幅度減小，重量從50 kg（1 500 W搖頭燈）左右，變成了10多kg。如此一來燈體的運動速度迅速提高，“犀利”和“迅速”成了這款燈具的極大賣點。出光角度近乎0°，20 m外已經能夠獲得照度30 000lx，這種效果幾乎是一臺迷你探照燈了，而燈具的速度幾乎和掃描燈一樣快，適合各種節奏的音樂。如靜止?fàn)顟B(tài)的光束讓觀眾可以聚精會神聆聽歌手的表達，而快速的動作（包括顏色、位置、亮度）又能跟上音樂的快節奏變化而營造現場氣氛。不論在什么樣的位置（即使和大屏幕很近的燈位），其光束感也不會被湮沒，這些優勢讓Sharpy迅速變成舞臺燈光的萬金油，得到了非常廣泛的應用。

當然，Sharpy及后來仿造燈型的問題也很突出。比如Sharpy燈具的體積太小，無法容納傳統的簾幕式CMY混色系統，這就限制了燈具和其他類型染色及圖案燈同步運用，而只能從僅有的色輪中選擇一些近似的顏色進行搭配。因?yàn)轶w積相對小，光束的光心焦點在燈口外，由于光束平直，幾乎從出光口外到10 m的距離內都在光心上，使用這種燈具要尤其注意防火安全，因疏忽造成的信號線、電源線、布景、演員服裝等被烤冒煙的情況比比皆是，甚至于有的劇場出于安全開始考慮禁止大量使用Sharpy燈具。盡管如此，Sharpy以及仿造燈具仍然大行其道，小到訪談夜話、大到綜藝晚會、上到倫敦奧運會、下到百姓婚慶，此類燈具的身影幾乎無處不在（見圖1）。

圖1 英國女王登基60周年演出中使用的“米字旗”版Sharpy燈（外表由藝術家在燈具上手繪而成。

隨后2、3年里，舞臺演出大規模運用了視頻，主要的逆光位置都用來投影或放置LED大屏幕等，Sharpy燈也在各種類型的演出中得到廣泛使用。即便不用影像時，人們對于光束制造出的多變的舞臺空間也依舊癡迷，因?yàn)楣馐慕豢椇妥兓Ч麕缀跏菬o窮的，只要布置合理燈位，就能組合出足夠多的光束空間造型變化。

2 歐洲歌唱大賽和其他演出

2.1 歐洲歌唱大賽

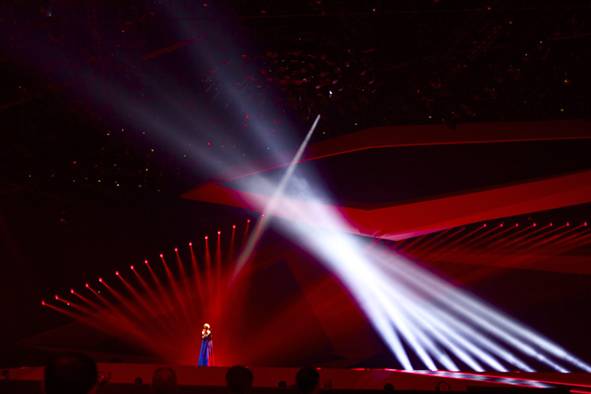

圖22012年歐洲歌唱大賽現場圖

在演出中大量使用光束燈作為特效燈具的方式，在2011年歐洲歌唱大賽已經成功運用。而2012年的表現則更上一層樓，此次舞臺上使用的影像占用的空間更大了，為了配合這種被壓縮了的舞臺空間，光束燈被安插在LED大屏幕的邊界處。演出近1/3的電腦燈是光束類燈具，這要求燈光與視頻裝置密切配合才能避免燈位被大屏遮擋。共3 000臺燈具被壓縮在這么小的區域內，不論是控制還是燈位安裝都相當棘手，但燈光和視頻同樣精彩才能確保40多個國家的選手上臺各自具備鮮明的特色和獨特的燈光變化。而舞美除了個別的場景外，基本沒有什么變化，于是必須依托視頻和燈光來區分每個歌手的風格。據說，控制編程共有4 000多個CUE（絕大部分都是光束變化的程序）和近百個預置。在7個小時的超長演出中，這些設計的變化相當豐富。。其實，3 000臺燈具能被電視畫面經常捕捉到的只是布光中很少的一部分。從燈位圖中看，舞臺的上空只有不到1 000臺燈。在現場照片中看到的主要為Beam燈和Sharpy燈具，正中的3個可動同心圓環上也布置了大量的Beam燈具。如圖2顯示了帶顏色的Sharpy燈具和白光1 500 W Beam的撞色搭配效果，歌手的逆光也由1 500 W Beam完成（此時斷開電機，工作人員采用手柄控制的1臺1 500 W Beam燈具完成）。

此外，大賽很多場景單點的人物逆光也都是暗藏于舞臺上空的追光或者特殊的手動版Beam燈具投射的（很多人誤以為這是普通光束燈投射的效果）。

表1   2012年歐洲歌唱大賽部分燈具清單

光束燈在LED屏幕使用和不使用這兩種極端情況下都能制造出適合的光比，這不是其他類型的電腦燈都具備的功能特性。如圖3所示，舞臺頂部1 500 W Beam燈具和底部Sharpy燈具的搭配，營造了舞臺的深度，并讓畫面很飽滿（由于Sharpy的色溫是7 800 K，畫面上的光束都比較藍）。可見，運用光束燈時，當完全不使用大屏幕，光束開啟，完全感覺不到大屏幕黑暗的缺憾，反而營造了很深遠的空間效果。

演出中，現場不規則的LED屏幕給觀眾帶來的視覺沖擊力很大，異型的燈位也讓舞臺空間看起來更加立體，雖然整個演出的層高相對于2011年大賽低很多（2011年場館層高30m，2012年只有16 m），但轉播畫面中沒有明顯的壓抑感。。在低層高的情況下，1 500 W Beam燈具的光束寬度和后區的sharpy燈具必須配合使用，才能讓人有舞臺很深的錯覺，同時，Beam燈具的光束造型這時看起來也更加震撼，更有視覺沖擊力。

2013年歐洲歌唱大賽的形式出現了新的變化。主辦方依然為觀眾呈現了一個非常華麗的舞臺，長縱深的舞臺后部設置了寶石紋路曲面，視覺效果設計時而大范圍地使用投影，時而壓暗以突出歌手。由于布景本身的紋路質感很好，簡單的投光染色也能烘托出很好的視覺感，而運用大跨度戶型幕上投影極大地照顧了轉播機位的多重角度，在這個真正的360°舞臺中，有幾位歌手開場就背對著觀眾席開始演出，而在電視畫面上卻始終能看到完美的取景。

此次燈具數量相比2012年的比賽，大幅度減少了，這和投影運用有一定關系。2012年采用了157臺1 500 W Beam燈具和114臺Sharpy燈具，今年使用200臺Sharpy燈具和75臺SharpyWash燈具。40臺SPOT QWO800燈具被用于選手等候選票結果的區域。現場的圖案燈和 切割造型燈（Profile）為179臺。

表2  2013年歐洲歌唱大賽的部分燈具清單

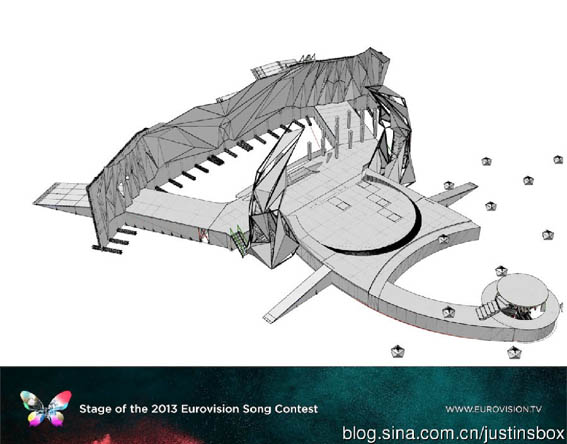

圖4 2013年歐洲歌唱大賽的舞臺造型（舞臺后鉆石紋路背景板可用來投影）

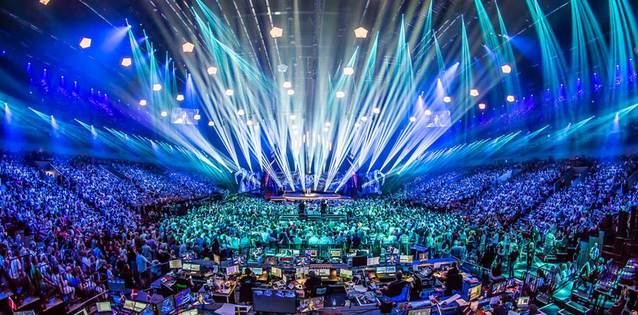

圖5 2013年歐洲歌唱大賽現場圖2.2倫敦奧運會開閉幕式

同樣的例子很多，倫敦奧運會的開閉幕式也使用了350臺sharpy燈具，安裝在觀眾席的最后區域，營造了很深遠的光束效果。由于這種光束很纖細，雖然要跨越觀眾席的彩幕，但對光比而言，更像是勾勒，并沒有破壞觀眾席LED彩幕的完整效果（見圖6）。

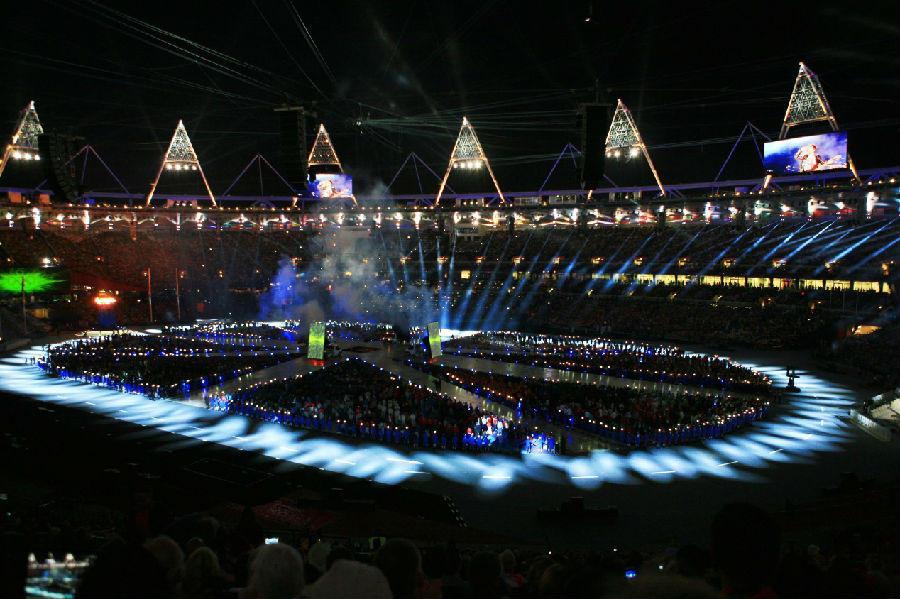

圖6 倫敦奧運會閉幕式現場圖（sharpy燈具的光束從二層觀眾席后區投射到運動場跑道上，跨越了約60m的距離）

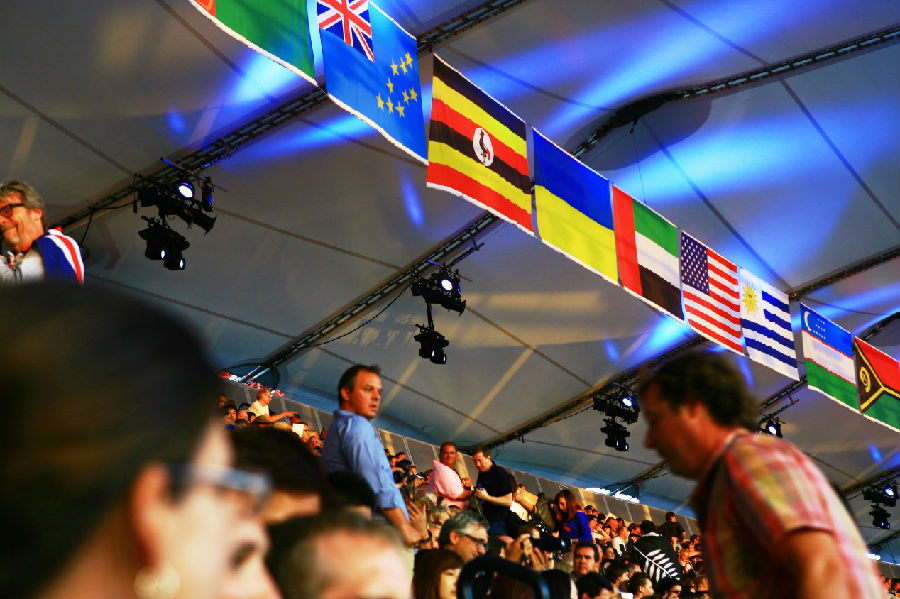

圖7 倫敦碗內觀眾席后區燈位（Sharpy燈具用延長桿懸吊，避免光束近距離投射到國旗拉膜上，因溫度升高而造成危險）

倫敦碗邊三角型燈架下面安裝了Syncrolite 4 kW探照燈，三角燈架上的探照燈用的次數不是很多，可能因?yàn)槠涔馐鴽_擊力太強，在畫面中過于突兀。相反，sharpy燈具的光束就好像素描中細細的排線，使用頻率高很多。而碗邊的1 500 W大型燈具是演出照明的中堅力量。

3 跨界電腦燈

為了迎合演出的多種需求，很多跨界電腦產品紛紛問世，可以滿足光束、染色不同的要求。SharpyWash燈就是其中之一。體積上，這款燈具與Sharpy燈沒有區別，只是圖案燈透鏡被染色燈螺紋透鏡取代，附加了伸縮的遮光罩，保持了小巧、輕便的特點。這款燈具采用功率330W規格的15R白金光源，光束角度可以在6°～48°間調節，可以與Sharpy燈在一個區域中大范圍搭配使用，保持一致，之后的場景又能分開使用。這種光束、染色兩不誤的跨界設計很能適應當下燈位被壓縮得越來越少的困境。

當然，客觀地講這款燈屬于染色燈，它并沒有清晰的光束，也不能提供很多光束形狀，只是最小角度上可以“充當”一下加了柔光的Sharpy燈具。這種燈具最適合用于裸露的頂光和偏后一點的區域，大部分時候作為頂光使用，個別場景里面還可以當逆光用。這種兩不誤的產品為大部分使用者提供了不錯的選擇。

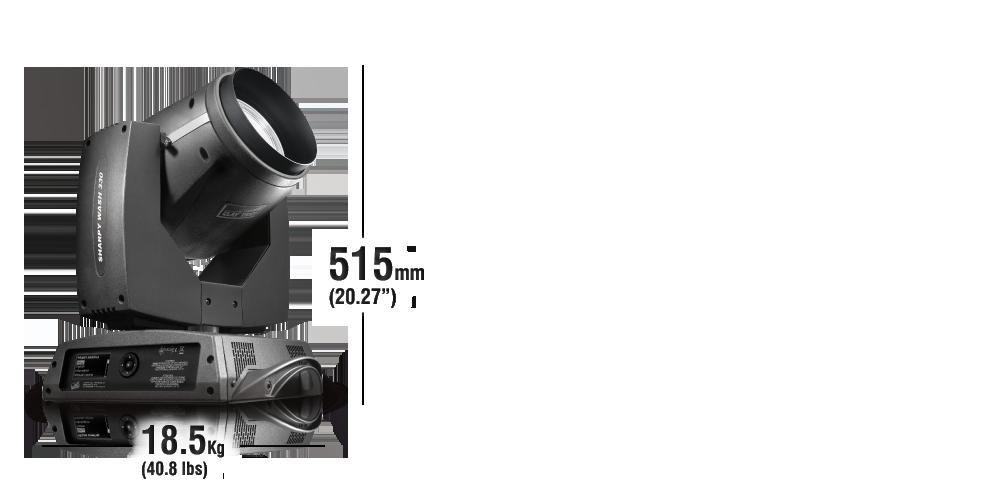

圖8 SharpyWash燈具和Sharpy燈具體積相同。

如果觀察一下2013年中央電視臺春節聯歡晚會就會知道，現場的頂光和逆光位置都由LED包圍，燈具只能從LED的邊緣和縫隙中找到一點位置，假如當時采用SharpyWash這類燈具，或許能緩解頂光和逆光區域位置緊張的問題。

span>

3 結語

如今，演藝行業已經對舞臺燈光中的光束燈傾注了極大的熱情，這種燈具也極好地回報了使用者的投入。作為視覺藝術的一種載體，光束伴隨演員、舞美、影像等舞臺元素而設計。如何將光束和舞臺表演進行高度整合、控制才是演出制作的切實要求。任何燈光、視頻、舞美都應圍繞演出的內在要求和演出場景（氛圍）的要求而施展，針對日益變化的現場條件和設計需求，電腦燈究竟是圖案、染色、光束“三分天下”，還是會有新的燈具出現？這些都值得我們認真思索和關注。
